Открывающаяся система серии 12

Внимание!
Акция "ПОРЯДОК В ПОДАРОК!"
С 1 до 31 марта дарим до 20% от стоимости дверей!
Наш телефон: +7 (999) 806-98-47

Сборка дверей

1. РЕЗКА ПРОФИЛЕЙ
Разрезать профили в соответствии с размерами указанными в таблице, или в соответствии со специально рассчитанными размерами.
3. КРЕПЛЕНИЕ ВЕРТИКАЛЬНЫХ ПРОФИЛЕЙ
Приложить вертикальный профиль к углу плиты, а затем постепенно прибивать его, применяя резиновый молоток. Профиль должен торчать с обоих сторон плиты примерно на 2 мм.
2. ВЫРЕЗКА ОТВЕРСТИЙ В ПРОФИЛяХ
Вырезать отверстия в профилях с помощью штампа 30-0100 или 30-0120 согласно соответствующим базам. В качестве баз применяются штифты, которые устанавливаются в соответствующих отверстиях, расположенных в направляющих штампа. Следует обратить внимание на точное прилегание профиля к базе.
4. КРЕПЛЕНИЕ ГОРИЗОНТАЛЬНЫХ ПРОФИЛЕЙ
Приложить горизонтальный профиль к плите, между вертикальными профилями, а затем постепенно прибивать его, применяя резиновый молоток. Следует обратить внимание на сохранение самого малого пространства между вертикальными и горизонтальным профилями.
5. КРЕПЛЕНИЕ НИЖНЕЙ ПЕТЛИ
Закрепляя нижнюю петлю (с винтом), следует сначала всунуть ее нижними креплениями в отверстия в горизонтальном профиле, а затем втиснуть боковое крепление соединителя в отверстие в вертикальном профиле. Должен быть слышен "щелчок", свидетельствующий о том, что боковое крепление расположено правильно. После установки петля должна быть осажена прочно. Если дверь тяжелая, чтобы избежать риска отцепления петли, можно дополнительно упрочнить соединение с помощью шурупа, ввинченного через отверстие дополнительного крепления.
6. КРЕПЛЕНИЕ ВЕРХНЕЙ ПЕТЛИ
Верхняя петля (с пружиной) крепится похожим способом, как и нижняя петля. С целью установки верхней петли, следует всунуть ее сначала верхними креплениями в отверстие в горизонтальном профиле, а затем втиснуть боковое крепление соединителя в отверстие в горизонтальном профиле. Должен быть слышен отчетливый "щелчок". Если дверь тяжелая, можно дополнительно упрочнить соединение с помощью шурупа, ввинчиваемого через отверстие дополнительного крепления.

Установка системы

1. КРЕПЛЕНИЕ ВЕРХНЕГО И НИЖНЕГО КРОНШТЕЙНА ПЕТЕЛЬ ДЛЯ СИСТЕМЫ STANDARD И LUX
Привинтить верхнюю петлю (с гладким бортом) к потолку, так чтобы применяя небольшое усилие возможно было ее перемещение.
Без привинчивания уложить нижний кронштейн петли на полу так, чтобы он лежал точно под верхним кронштейном петли. Для крепления верхнего и нижнего кронштейна петель (так же как для крепления магнитного замка) следует применять шурупы с цилиндрической головкой. Применение шурупов с потайной головкой недопустимо.
2. ВСТАВИТЬ ДВЕРЬ
Вставляя дверь следует ее легко наклонить и осадить на стержне свободно расположенного нижнего кронштейна. Затем следует установить дверь в вертикальном положении, оттянуть скобу верхней петли и осторожно осадить скобу на стержне верхнего кронштейна. В том случае, если дверь отклонена от вертикали, следует ее переместить вместе с нижним кронштейном (вперед или назад), до получения правильного (вертикального) положения. Образовавшееся пространство между поверхностью (ребром) стены, а окованной дверью должно быть около 3 мм.
3. ПРИВИНТИТЬ КРОНШТЕЙН ПЕТЛИ
После правильной установки двери, прикрутить окончательно винты, прикрепляющие верхний и нижний кронштейн петли к основанию. Проверить, открывается ли дверь без сопротивления.
4. КРЕПЛЕНИЕ МАГНИТНОГО ЗАМКА
Магнитный замок следует закреплять к полу так, чтобы пластинки магнита находились на высоте горизонтального профиля. Чтобы избежать риска стирания лака с поверхности профиля в месте соприкосновения с пластинками замка, можно прикрепить к профилю дополнительную пластинку. Проверить, прилегает ли замок точно к поверхности профиля.
5. РЕГУЛИРОВКА ДВЕРИ
После окончания установки системы, следует проверить регулировку положения двери, так чтобы пространство, образовавшееся между окованной дверью и полом (потолком) составляло около 15 мм. Для вертикальной регулировки двери служит винт в нижней петле, доступ к которой находится в отверстии соединителя. Ввинчивание и вывинчивание регулировочного винта приводит к подъему или опусканию двери.
6. МОНТАЖ ПРЕДОХРАНИТЕЛЕЙ
Предохранители закрепляем на отрегулированной двери, на элементах сцепляющих оковку двери, как на верхнем, так и на нижнем держателях, так и на соединителях. Они составляют пары: верхний и нижний или правый и левый. Закрепляя предохранители, следует обратить внимание на то, чтобы вырезы в ребрах заглушки укладывались на лапке соединителя, а грибок попадал в отверстие дополнительного крепления.

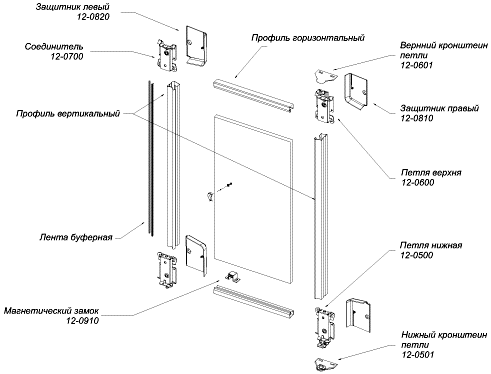

Элементы, входящие в состав монтажного комплекта

Наименование Количество
Верхняя петля1 шт.
Нижняя петля1 шт.
Верхний держатель петли1 шт.
Нижний держатель петли1 шт.
Соединитель2 шт.
Правый предохранитель2 шт.
Левый предохранитель2 шт.
Магнитный замок1 шт.

Примечания

  • Перед установкой вертикальных профилей следует сжать концы профиля, чтобы устранить расширение вызванное резкой.
  • Вертикальные профили должны быть длиннее плиты (зеркала) на 2 мм с каждой стороны.
  • Горизонтальные профили должны быть разрезаны в соответствии с образцом указанным на первой странице настоящей инструкции.
  • Для сборки следует применять шурупы с цилиндрической головкой.
  • В монтажный комплект не входят: ручка и шурупы.
  • В ходе насаживания вертикального профиля следует обратить внимание на то, чтобы горизонтальный профиль не вызвал разгиба концов вертикальных профилей. Должен он соприкасаться на уголках двери с вертикальными профилями, но без оттягивания концов вертикального профиля от плиты или зеркала.
  • Для чистки или промывания профилей не следует применять едких веществ, а также растворителей для красок и лаков. Рекомендуется промывание детергентами, применяемыми для промывания покрытых лаком поверхностей или мойки посуды. Для обезжиривания вертикального профиля перед приклеиванием буферной ленты, рекомендуется применять технический спирт или экстракционный бензин.

Выполнение вышеуказанных примечаний позволит избежать неисправностей, описанных во введении, а также посодействует более легкой сборке дверей.
